Walidacja symulatora z użyciem fizycznych fantomów przepływu

Jednym z najważniejszych zadań zaplanowanych w ramach projektu była walidacja zaprojektowanego systemu symulacji. Doświadczenie to zostało przeprowadzone z użyciem zakupionych fantomów naczyń krwionośnych, płynu imitującego krew oraz specjalistycznej precyzyjnej pompy firmy Shelley Medical Imaging Technologies.

Wykorzystany w projekcie zestaw jest przeznaczony do kalibracji i standaryzacji tomografów rezonansu magnetycznego. Szczegóły przeprowadzonego doświadczenia opisano w artykule. Na kolejnym rysunku zaprezentowano przykładowe obrazy zmierzone za pomocą rzeczywistego tomografu oraz obrazy syntetyczne uzyskane za pomocą symulatora ToF dla fantomów cyfrowych, w których odwzorowano geometrię fantomów fizycznych. Odpowiadające sobie pary obrazów porównano ilościowo za pomocą współczynnika korelacji i błędu średniokwadratowego. Otrzymane wyniki (zobacz tabela poniżej) uzupełnione oceną wizualną obrazów prowadzą do wniosku, że zaprojektowany symulator pozwala na syntezę realistycznych obrazów MRA, w dużej mierze zgodnych z rzeczywistymi pomiarami. Obrazy symulowane zawierają cechy charakterystyczne dla protokołu ToF, spośród których jako najważniejsze wymienić należy m.in.:

paraboliczny profil jasności w rejonach przepływu laminarnego,
osłabienie sygnału na granicach slabów (efekt techniki MOTSA),
specyficzny rozkład jasności za przewężeniami, czyli w miejscach przepływu turbulentnego.

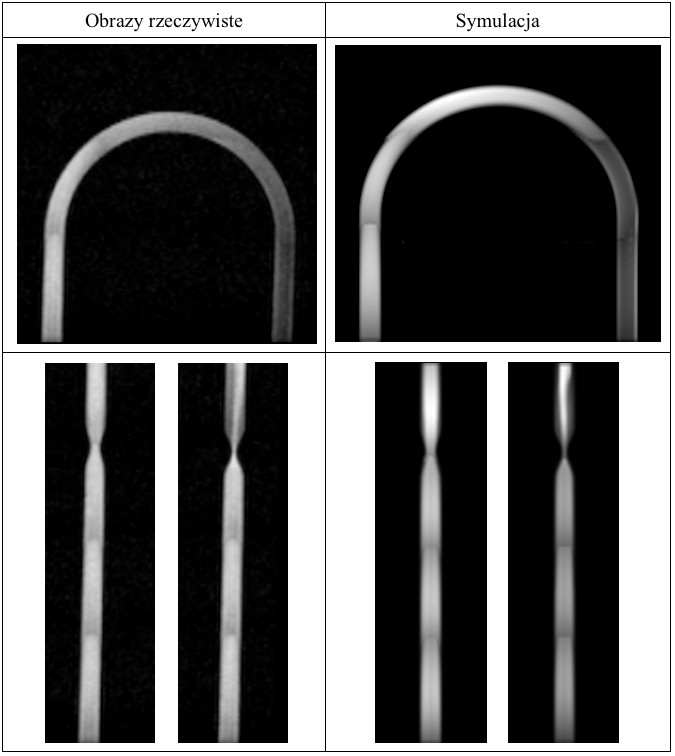

Przykładowe obrazy rzeczywiste i otrzymane w wyniku symulacji dla odpowiadających sobie rzeczywistych i cyfrowych fantomów naczyń. TR/TE/FA = 27/4.7/15° [ms/ms/-].

Ilościowe porównanie obrazów rzeczywistych z symulowanymi.

Fantom	Przepływ [ml/s]	Współczynnik korelacji	Błąd RMS
U-kształtny	2.5	0.927	11.52
	4.6	0.904	11.57
	10.0	0.811	13.24
Naczynie z przewężeniem 50%	2.5	0.918	12.01
	4.6	0.911	11.89
	10.0	0.781	16.75
Naczynie z przewężeniem 75%	2.5	0.897	13.05
	4.6	0.901	12.06
	10.0	0.875	13.97
